DMF-Z直角式电磁脉冲阀Products 三石环保设备 » 产品目录 » 电磁脉冲阀系列 »

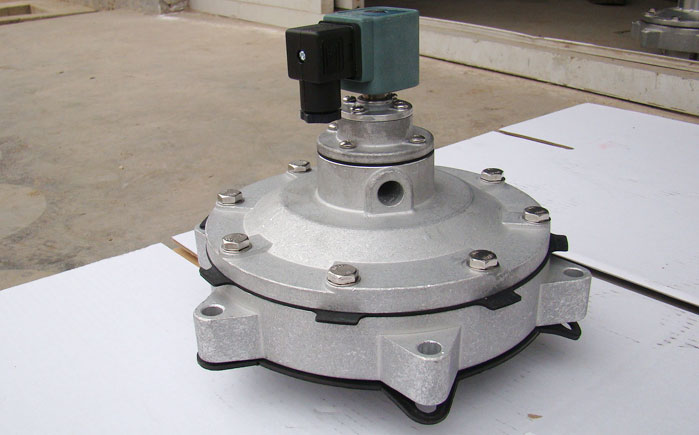

      DMF-Z直角式电磁脉冲阀

      时间:2014-08-15 08:32 作者:贝隆机械设备
    DMF-Z直角式电磁脉冲阀,电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动。
    电磁阀的主要特点
      (1)外漏堵绝,内漏易控,使用安全。内外泄漏是危及安全的要素。其它自控阀通常将阀杆伸出,由电动、气动、液动执行机构控制阀芯的转动或移动。这都要解决长期动作阀杆动密封的外泄漏难题;唯有电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成,不存在动密封,所以外漏易堵绝。电动阀力矩控制不易,容易产生内漏,甚至拉断阀杆头部;电磁阀的结构型式容易控制内泄漏,直至降为零。所以,电磁阀使用特别安全,尤其适用于腐蚀性、有毒或高低温的介质。
      (2)系统简单,便接电脑,价格低谦。电磁阀本身结构简单,价格也低,比起调节阀等其它种类执行器易于安装维护。更显著的是所组成的自控系统简单得多,价格要低得多。由于电磁阀是开关信号控制,与工控计算机连接十分方便。在当今电脑普及,价格大幅下降的时代,电磁阀的优势就更加明显。
      (3)动作快递,功率微小,外形轻巧。电磁阀响应时间可以短至几个毫秒,即使是先导式电磁阀也可以控制在几十毫秒内。由于自成回路,比之其它自控阀反应更灵敏。设计得当的电磁阀线圈功率消耗很低,属节能产品;还可做到只需触发动作,自动保持阀位,平时一点也不耗电。电磁阀外形尺寸小,既节省空间,又轻巧美观。
      (4)调节精度受限,适用介质受限。电磁阀通常只有开关两种状态,阀芯只能处于两个极限位置,不能连续调节,(力图突破的新构思不少,但还都处于试验试用阶段)所以调节精度还受到一定限制。
      电磁阀对介质洁净度有较高要求,含颗粒状的介质不能适用,如属杂质须先滤去。另外,粘稠状介质不能适用,而且,特定的产品适用的介质粘度范围相对较窄。
      (5)型号多样,用途广泛。电磁阀虽有先天不足,优点仍十分突出,所以就设计成多种多样的产品,满足各种不同的需求,用途极为广泛。电磁阀技术的进步也都是围绕着如何克服先天不足,如何更好地发挥固有优势而展开。
    用途
      电磁脉冲阀(亦称隔膜阀)是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率。

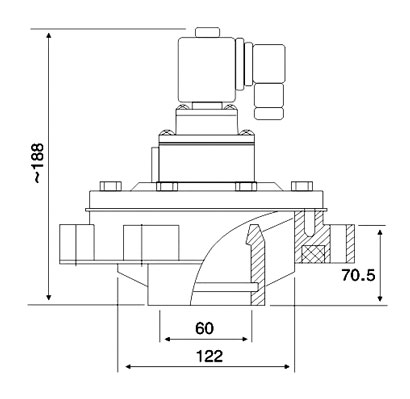

      DMF-Z型电磁脉冲阀为直角式阀,其进出口之间夹角为90°,适合于气包与除尘器喷吹管的安装连接。气流畅通,能提供符合要求的清灰气脉冲。
    工作原理
      膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片组件紧贴阀的输出口,电磁脉冲阀处于“关闭”状态。
      脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移,阀后气室放气孔打开,后气室迅速失压,膜片组件后移,压缩空气通过阀输出口喷吹,电磁脉冲阀处于“开启”状态。
      脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片组件紧贴阀的输出口,电磁脉冲阀又处于“关闭”状态。

    型号规格选用表

    序号 型号规格 公称通径 膜片数 出气口连接形式

    重量

    Inch mm
    1 DMF-Z-20 3/4" 20 1 G 3/4 " 0.65kg
    2 DMF-Z-25 1" 25 1 G 1" 0.8kg
    3 DMF-Z-40S 1 1/2" 40 2 G 1 1/2" 1.4kg
    4 DMF-Z-50S 2" 50 2 G 2"

    2.4kg

    5 DMF-Z-62S 2 1/2" 62 2 G 2 1/2" 3.5kg
    6 DMF-Z-76S 3" 76 2 G 3 " 4.3kg
    7 DMF-Z-90S 3 1/2" 90 2 G 3 1/2" 5.75kg
    8 DMF-Z-102S 4"" 102 2 G 4 " 7.3kg
    9 DMF-2L-B 3/4"" 20 1 27 0.75kg


    技术指标

    工作压力 0.2MPa-0.6MPa
    工作介质 清洁空气
    电压 DC24V AC110V AC220V
    电流 0.8A 0.46A 0.23A
    温度等级   1 2 3
    -25℃~ 80℃ -25℃~ 150℃ -25℃~ 230℃
    -13℉~176℉ -13℉~302℉

    -13℉~446℉

    空气相对湿度 ≤85%
    膜片寿命

    喷吹100万次或三年

      *由国家计量测试技术研究院进行试验检测,达到GB4208-93所要求的技术标准。


    材质说明

    阀体 ADC12铝合金
    卡簧 304不锈钢
    先导组件 430FR不锈钢等材料
    膜片 进口丁腈橡胶*
    弹簧 321不锈钢
    紧固件

    302不锈钢

      *全部选用优质的进口成品膜片,膜片组件在制造过程中全部检查,合格后再进入装配线。每只成品阀都通电通气进行喷吹检验。
